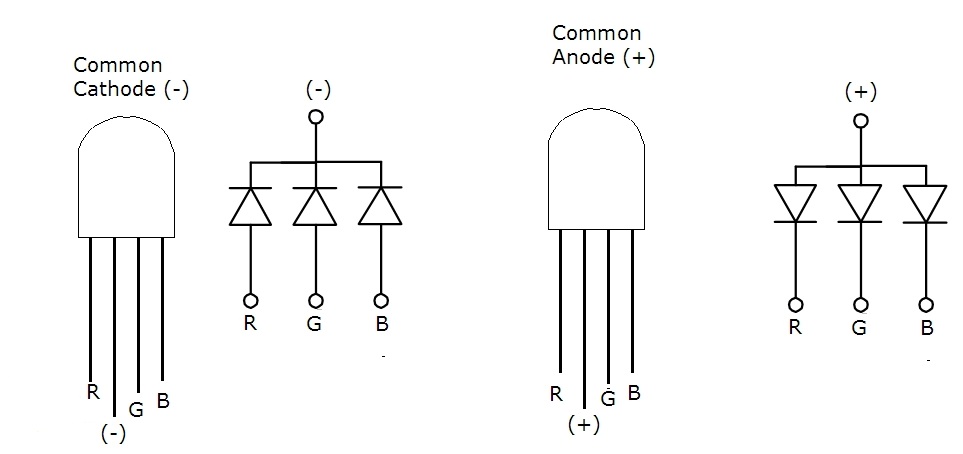

RGB (sigla en inglés de red, green, blue, en español «rojo, verde y azul») es la composición del color en términos de la intensidad de los colores primarios de la luz (Ánodo común y cátodo común)
Materiales
- 1 Arduino UNO Rev3
- 1 LED RGB cátodo común (opcional de ánodo común)
- 3 Resistencias 220[ohm]
- 4 Cables de conexión
- 1 Protoboard
Montaje
|

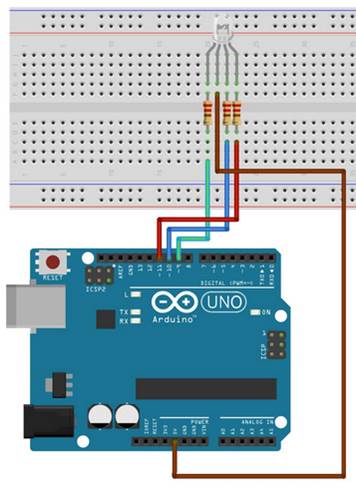

RGB ánodo común
|

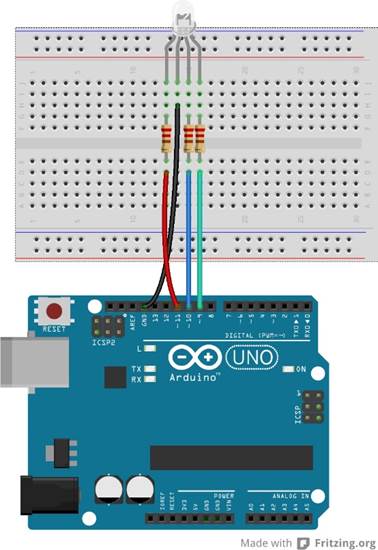

RGB cátodo común
|
Sketch
int pinRojo = 8;
int pinVerde = 9;
int pinAzul = 10;
void setup() {
pinMode(pinRojo, OUTPUT);
pinMode(pinVerde, OUTPUT);
pinMode(pinAzul, OUTPUT);
}
void loop() {
digitalWrite(pinRojo, HIGH);
delay(1000);
digitalWrite(pinRojo, LOW);
delay(1000);
digitalWrite(pinVerde, HIGH);
delay(1000);
digitalWrite(pinVerde, LOW);
delay(1000);
digitalWrite(pinAzul, HIGH);
delay(1000);
digitalWrite(pinAzul, LOW);
delay(1000);
//amarillo
digitalWrite(pinRojo, HIGH);
digitalWrite(pinVerde, HIGH);
digitalWrite(pinAzul, LOW);
delay(1000);
}
}
Trabajo en Clase:
- Visite RGB en Wikipedia [Ir al sitio]
- Escriba una fución que permita genera diferentes colores con salidad digitales.
- Consulte RGB con salidas analógicas.
