El Bluetooth es un estándar de comunicación inalámbrica que permite la transmisión de datos a través de radiofrecuencia en la banda de 2,4 GHz.

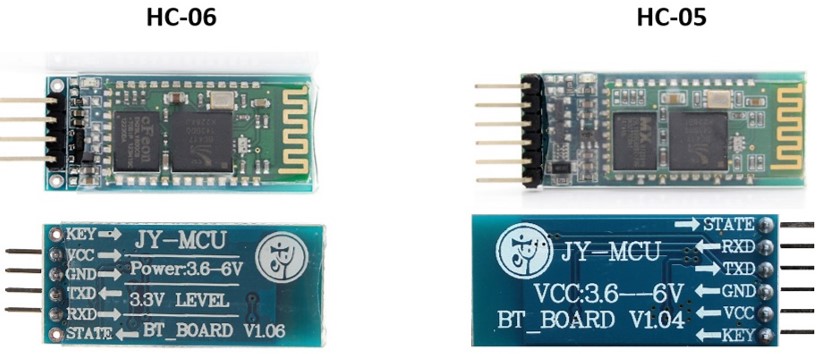

- VCC: Alimentación del módulo entre 3,6V y 6V.
- GND: La masa del módulo.
- TXD: Transmisión de datos.
- RXD: Recepción de datos a un voltaje de 3,3V.
- KEY: Poner a nivel alto para entrar en modo configuración del módulo (solo el modelo HC-05)
- -STATE: Para conectar un led de salida para visualizar cuando se comuniquen datos
Materiales
- 1 Arduino UNO Rev3
- 1 Módulo Bluetooth
- Cables de conexión

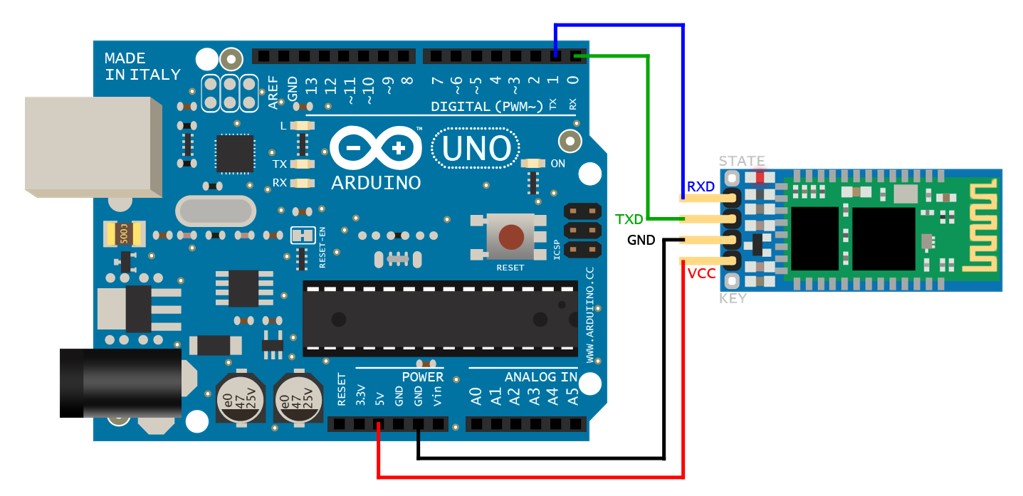

Montaje
Sketch
int ledVerde = 2;
int ledAzul = 3;
int ledRojo = 4;
int ledAmarillo = 5;
int estado=0;
void setup(){
Serial.begin(9600);
pinMode(ledVerde,OUTPUT);
pinMode(ledAzul,OUTPUT);
pinMode(ledRojo,OUTPUT);
pinMode(ledAmarillo,OUTPUT);
}
void loop(){
if(Serial.available()>0){
estado = Serial.read();
}
if (estado =='1'){
digitalWrite(ledVerde,HIGH);
digitalWrite(ledAzul,LOW);
digitalWrite(ledRojo,LOW);
digitalWrite(ledAmarillo,LOW);
}
if(estado=='2'){
digitalWrite(ledVerde,LOW);
digitalWrite(ledAzul,HIGH);
digitalWrite(ledRojo,LOW);
digitalWrite(ledAmarillo,LOW);
}
if(estado=='3'){
digitalWrite(ledVerde,LOW);
digitalWrite(ledAzul,LOW);
digitalWrite(ledRojo,HIGH);
digitalWrite(ledAmarillo,LOW);
}
if(estado=='4'){
digitalWrite(ledVerde,LOW);
digitalWrite(ledAzul,LOW);
digitalWrite(ledRojo,LOW);
digitalWrite(ledAmarillo,HIGH);
}
if(estado=='5'){
recorridoAleatorio ();
}
}
void recorridoAleatorio(){
digitalWrite(random(2,6),HIGH); // 2-5 un número más al max
delay(random(50, 200));
digitalWrite(random(2,6),LOW);
delay(random(20, 100));
}
